iOS開發中Quartz2D繪圖路徑的使用以及條紋效果的實現

編輯:關於IOS教程

繪圖路徑

A.簡單說明
在畫線的時候,方法的內部默認創建一個path。它把路徑都放到了path裡面去。
1.創建路徑  cgmutablepathref 調用該方法相當於創建了一個路徑,這個路徑用來保存繪圖信息。
2.把繪圖信息添加到路徑裡邊。
以前的方法是點的位置添加到ctx(圖形上下文信息)中,ctx 默認會在內部創建一個path用來保存繪圖信息。
在圖形上下文中有一塊存儲空間專門用來存儲繪圖信息,其實這塊空間就是CGMutablePathRef。
3.把路徑添加到上下文中。
代碼示例:
繪制一條直線的代碼:
代碼如下:

//1.獲取圖形上下文
    CGContextRef ctx=UIGraphicsGetCurrentContext();
    //2.繪圖(畫線)
    //設置起點
    CGContextMoveToPoint(ctx, 20, 20);
    //設置終點
    CGContextAddLineToPoint(ctx, 200, 300);
    //渲染
    CGContextStrokePath(ctx);

上面的代碼和下面的代碼是等價的。
代碼如下:

//1.獲取圖形上下文
    CGContextRef ctx=UIGraphicsGetCurrentContext();

    //2.繪圖
    //2.1創建一條直線繪圖的路徑
    //注意:但凡通過Quartz2D中帶有creat/copy/retain方法創建出來的值都必須要釋放
    CGMutablePathRef path=CGPathCreateMutable();
    //2.2把繪圖信息添加到路徑裡
    CGPathMoveToPoint(path, NULL, 20, 20);
    CGPathAddLineToPoint(path, NULL, 200, 300);
    //2.3把路徑添加到上下文中
    //把繪制直線的繪圖信息保存到圖形上下文中
    CGContextAddPath(ctx, path);

    //3.渲染
    CGContextStrokePath(ctx);

    //4.釋放前面創建的兩條路徑
    //第一種方法
    CGPathRelease(path);
    //第二種方法
    //    CFRelease(path);
}


B.直接使用path的好處:
第一種代碼的閱讀性不好,不便於區分。使用path,則一個path就代表一條路徑。
比如:如果要在上下文中繪制多個圖形,這種情況下建議使用path。
代碼示例:
代碼如下:

- (void)drawRect:(CGRect)rect
{
    //1.獲取圖形上下文
    CGContextRef ctx=UIGraphicsGetCurrentContext();

    //2.繪圖
    //2.a 畫一條直線
    //2.a.1創建一條繪圖的路徑
    //注意:但凡通過Quartz2D中帶有creat/copy/retain方法創建出來的值都必須要釋放
    CGMutablePathRef path=CGPathCreateMutable();

    //2.a.2把繪圖信息添加到路徑裡
    CGPathMoveToPoint(path, NULL, 20, 20);
    CGPathAddLineToPoint(path, NULL, 200, 300);

    //2.a.3把路徑添加到上下文中
    //把繪制直線的繪圖信息保存到圖形上下文中
    CGContextAddPath(ctx, path);


    //2.b畫一個圓
    //2.b.1創建一條畫圓的繪圖路徑(注意這裡是可變的,不是CGPathRef)
    CGMutablePathRef path1=CGPathCreateMutable();

    //2.b.2把圓的繪圖信息添加到路徑裡
    CGPathAddEllipseInRect(path1, NULL, CGRectMake(50, 50, 100, 100));

    //2.b.3把圓的路徑添加到圖形上下文中
    CGContextAddPath(ctx, path1);


    //3.渲染
    CGContextStrokePath(ctx);

    //4.釋放前面創建的兩條路徑
    //第一種方法
    CGPathRelease(path);
    CGPathRelease(path1);
    //第二種方法
//    CFRelease(path);
}

效果:

提示:如果是畫線,那麼就創建一條路徑(path)用來保存畫線的繪圖信息,如果又要重新畫一個圓,那麼就可以創建一條新的路徑來專門保存畫圓的繪圖信息。
注意:
但凡通過quarzt2d中帶有creat/copy/retain方法創建出來的值都必須手動的釋放
有兩種方法可以釋放前面創建的路徑:
(1)CGPathRelease(path);
(2)CFRelease(path);
說明:CFRelease屬於更底層的cocafoundation框架

PS:補充知識點:
畫四邊形的一些方法:
第一種方式:通過連接固定的點繪制四邊形
第二種方式:指定起點和寬高繪制四邊形
第三種方式:把第二種方式中的兩步合並成一步。
第四種方式(oc的方法):繪制實心的四邊形,注意沒有空心的方法
第五種:畫根線,設置線條的寬度(通過這種方式可以畫斜的四邊形)
代碼示例:
代碼如下:

//
//  YYview.m
//  06-四邊形的五種畫法
//
//  Created by apple on 14-6-11.
//  Copyright (c) 2014年 itcase. All rights reserved.
//

#import "YYview.h"

@implementation YYview

- (void)drawRect:(CGRect)rect
{
    //獲取圖形上下文
    CGContextRef ctx=UIGraphicsGetCurrentContext();
    //第一種畫法,通過連接固定的點繪制四邊形
//    CGContextMoveToPoint(ctx, 0, 20);
//    CGContextAddLineToPoint(<#CGContextRef c#>, <#CGFloat x#>, <#CGFloat y#>);
//    CGContextAddLineToPoint(<#CGContextRef c#>, <#CGFloat x#>, <#CGFloat y#>);
//    CGContextAddLineToPoint(<#CGContextRef c#>, <#CGFloat x#>, <#CGFloat y#>);

    //第二種方式:指定起點和寬高繪制四邊形
//    CGContextAddRect(ctx, CGRectMake(20, 20, 200, 100));
//    //渲染
//    CGContextStrokePath(ctx);

    //第三種方式:二種的兩步合並成一步。
    //畫空心的四邊形
//    CGContextStrokeRect(ctx, CGRectMake(20, 20, 200, 100));
//    //畫實心的四邊形
//    CGContextFillRect(ctx, CGRectMake(20, 20, 200, 100));

    //第四種方式(oc的方法):繪制實心的四邊形,注意沒有空心的方法
    UIRectFill(CGRectMake(20, 20, 200, 100));

    //第五種方式:畫根線,設置線條的寬度(通過這種方式可以畫斜的四邊形)
//    CGContextMoveToPoint(ctx, 20, 20);
//    CGContextAddLineToPoint(ctx, 100, 200);
//    CGContextSetLineWidth(ctx, 50);
//    //注意,線條只能畫成是空心的
//    CGContextStrokePath(ctx);

}
@end

第五種方法可以畫斜的四邊形。

信紙條紋
一、前導程序

新建一個項目,在主控制器文件中實現以下幾行代碼,就能輕松的完成圖片在視圖中的平鋪。
代碼如下:

#import "YYViewController.h"

@interface YYViewController ()

@end

@implementation YYViewController

- (void)viewDidLoad
{
    [super viewDidLoad];

    UIImage *image=[UIImage imageNamed:@"me"];
    UIColor *color=[UIColor colorWithPatternImage:image];
    self.view.backgroundColor=color;
}

@end

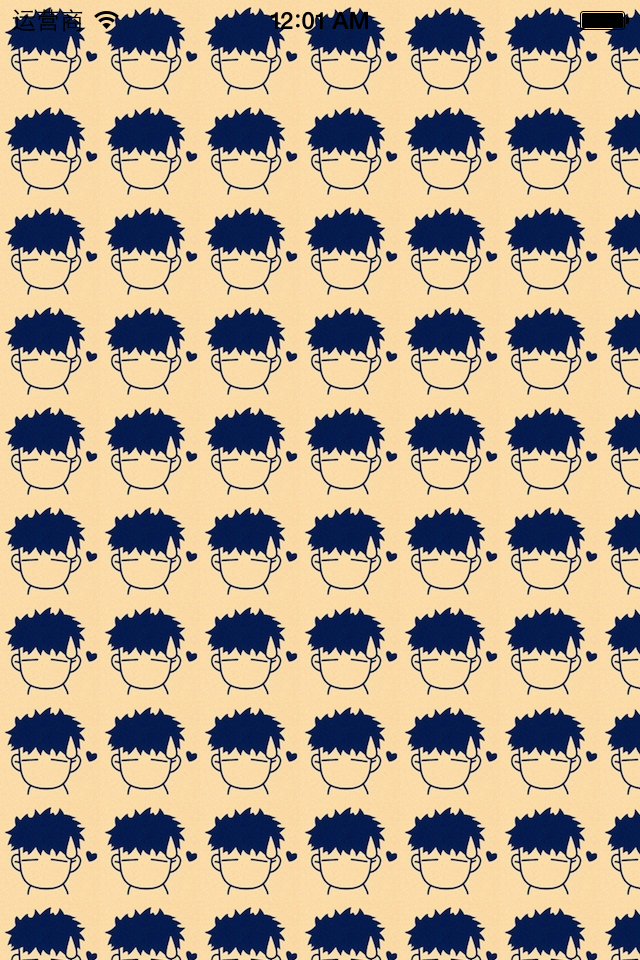

效果:

二、實現信紙條紋的效果

利用上面的這種特性來做一個信紙的效果。
默認的view上沒有分割線,要在view上加上分割線有兩種方式:
(1)讓美工做一張專門用來做背景的圖片,把圖片設置為背景。缺點:信的長度不確定,所以背景圖片的長度也難以確定。
(2)通過一張小的圖片來創建一個顏色,平鋪實現背景效果。

第一步:生成一張以後用以平鋪的小圖片。
畫矩形。
畫線條。
第二步:從上下文中取出圖片設置為背景。黑乎乎一片?(其他地方時透明的,控制器的顏色,如果不設置那麼默認為黑色的)
實現代碼:
代碼如下:

//
//  YYViewController.m
//  01-信紙條紋
//
//  Created by 孔醫己 on 14-6-11.
//  Copyright (c) 2014年 itcast. All rights reserved.
//

#import "YYViewController.h"

@interface YYViewController ()

@end

代碼如下:

@implementation YYViewController

- (void)viewDidLoad
{
    [super viewDidLoad];


    // 1.生成一張以後用於平鋪的小圖片
    CGSize size = CGSizeMake(self.view.frame.size.width, 35);
    UIGraphicsBeginImageContextWithOptions(size , NO, 0);

    // 2.畫矩形
    CGContextRef ctx = UIGraphicsGetCurrentContext();
    CGFloat height = 35;
    CGContextAddRect(ctx, CGRectMake(0, 0, self.view.frame.size.width, height));
    [[UIColor whiteColor] set];
    CGContextFillPath(ctx);

    // 3.畫線條

    CGFloat lineWidth = 2;
    CGFloat lineY = height - lineWidth;
    CGFloat lineX = 0;
    CGContextMoveToPoint(ctx, lineX, lineY);
    CGContextAddLineToPoint(ctx, 320, lineY);
    [[UIColor blackColor] set];
    CGContextStrokePath(ctx);


    UIImage *image=UIGraphicsGetImageFromCurrentImageContext();
    UIColor *color=[UIColor colorWithPatternImage:image];
    self.view.backgroundColor=color;
}

@end

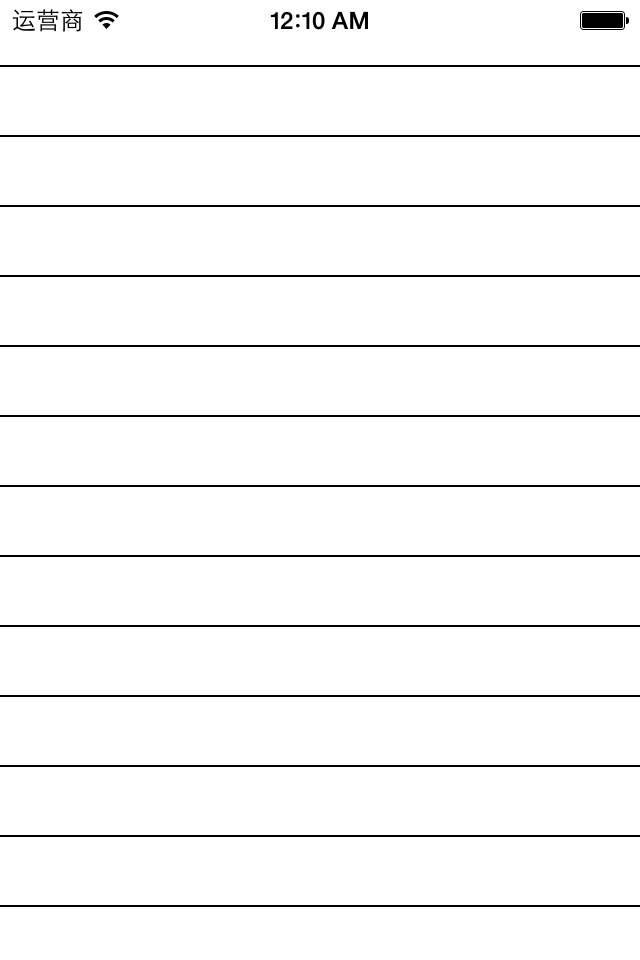

效果:

三、應用場景

完成一個簡陋的電子書閱讀器

代碼:
代碼如下:

//
//  YYViewController.m
//  01-信紙條紋
//
//  Created by 孔醫己 on 14-6-11.
//  Copyright (c) 2014年 itcast. All rights reserved.
//

#import "YYViewController.h"

@interface YYViewController ()

@property (weak, nonatomic) IBOutlet UITextView *textview;
- (IBAction)perBtnClick:(UIButton *)sender;
- (IBAction)nextBtnClick:(UIButton *)sender;
@property(nonatomic,assign)int index;
@end

代碼如下:

@implementation YYViewController

- (void)viewDidLoad
{
    [super viewDidLoad];


    // 1.生成一張以後用於平鋪的小圖片
    CGSize size = CGSizeMake(self.view.frame.size.width, 26);
    UIGraphicsBeginImageContextWithOptions(size , NO, 0);

    // 2.畫矩形
    CGContextRef ctx = UIGraphicsGetCurrentContext();
    CGFloat height = 26;
    CGContextAddRect(ctx, CGRectMake(0, 0, self.view.frame.size.width, height));
    [[UIColor brownColor] set];
    CGContextFillPath(ctx);

    // 3.畫線條

    CGFloat lineWidth = 2;
    CGFloat lineY = height - lineWidth;
    CGFloat lineX = 0;
    CGContextMoveToPoint(ctx, lineX, lineY);
    CGContextAddLineToPoint(ctx, 320, lineY);
    [[UIColor blackColor] set];
    CGContextStrokePath(ctx);


    UIImage *image=UIGraphicsGetImageFromCurrentImageContext();
    UIColor *color=[UIColor colorWithPatternImage:image];
    //self.view.backgroundColor=color;
    self.textview.backgroundColor=color;
}

- (IBAction)perBtnClick:(UIButton *)sender {
    self.index--;
    self.textview.text=[NSString stringWithFormat:@"第%d頁",self.index];
    CATransition *ca = [[CATransition alloc] init];
    ca.type = @"pageCurl";

    [self.textview.layer addAnimation:ca forKey:nil];

}

- (IBAction)nextBtnClick:(UIButton *)sender {
    self.index++;
    self.textview.text=[NSString stringWithFormat:@"第%d頁",self.index];
    CATransition *ca = [[CATransition alloc] init];
    ca.type = @"pageCurl";

    [self.textview.layer addAnimation:ca forKey:nil];
}
@end

storyboard中的界面布局

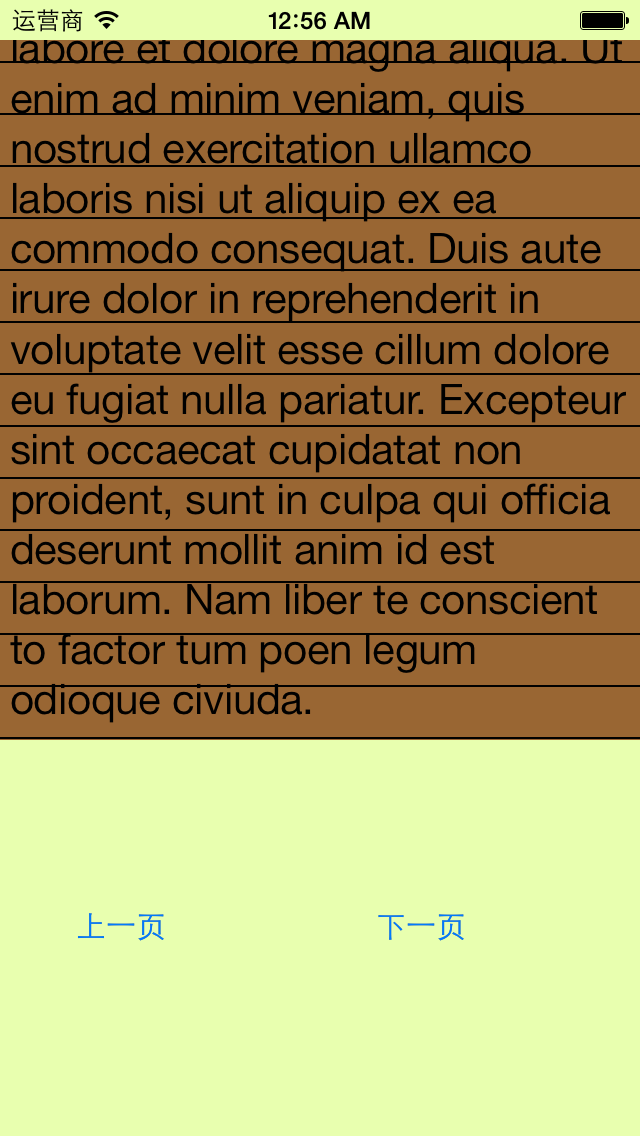

實現的簡單效果:

  1. 上一頁:
  2. 下一頁:
